概念建模与数据库设计 数据库系统基础笔记

SQL 排序 磁盘 集合 数据库

数据库概述

数据库与DBMS软件构成 数据库系统,为一组用户提供服务,称为 幕前角色 (数据库管理员、设计者、最终用户、系统分析员、应用程序员)。除了数据库用户,还有 幕后工作者 (DBMS系统设计者、实现者、工具开发者、操作和维护人员)提供支持。

数据模型包括三部分:高层的概念数据模型、低层的物理数据模型、之间的表示数据模型。

数据库三层模式体系结构:内层为内模式,描述物理存储结构;概念层为概念模式,描述数据库结构;外层/视图层为外模式/用户视图,描述特定用户感兴趣的一部分数据库。

SDL(storage definition language)定义内模式,VDL(view definition language)定义外模式,DDL(data definition language)定义定义概念模式,而DML(data manipulation language)定义了数据操纵的集合。SQL(structed query language)是一种综合性的关系数据库语言,包括DDL, VDL和DML语言的功能。

DML有两种类型。高层的非过程DML,是面向集合的(set-oriented,set-at-a-time),属于描述性的语言;低层的DML是面向过程的(record-at-a-time)。交互式的DML称为 查询语言

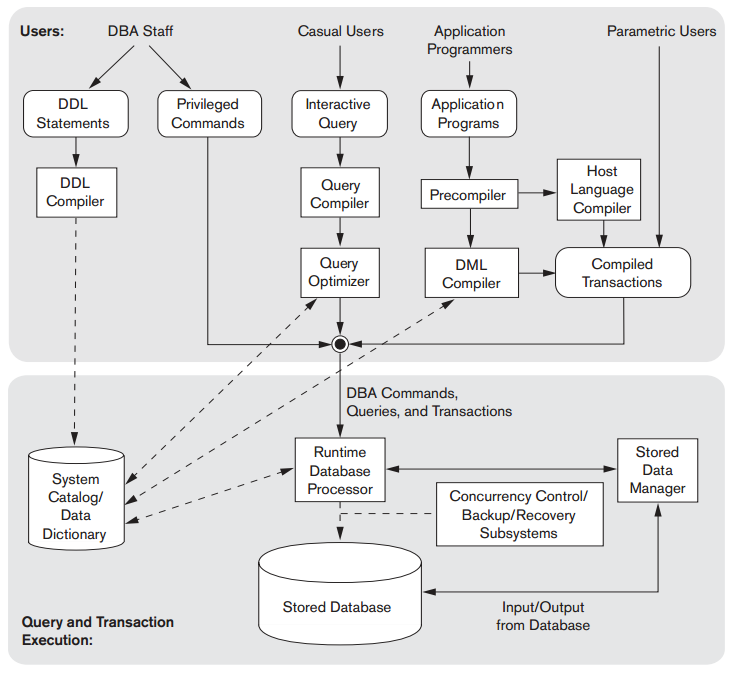

DBMS的组建模块如下图: dbms components

在DBMS的客户机-服务器体系结构中,客户机与查询服务器(事务服务器、SQL服务器)之间首先建立ODBC(open database connectivity),它提供了一组API。(存在面向java的JDBC标准)。

数据模型有多种:关系数据模型、对象数据模型、分层数据模型、网状数据模型。基于这些数据模型,可以把DBMS分为:关系模型、对象数据模型、对象-关系数据模型、层次数据模型、网状数据模型。

实体联系模型

实体联系模型 (Entity-Relationship model)是广泛使用的高级概念数据模型,其图形表示法为 E-R图 。数据库设计的基本步骤:

  1. 需求汇集和分析。记录数据需求与功能需求。
  2. 对功能需求进行功能分析。
    1. 生成高层事务规范。
    2. 应用程序设计,事务实现。
  3. 对数据需求进行概念设计。
    1. 生成概念模式(高层数据模型)
    2. 逻辑设计,生成逻辑模式(实现数据模型)
    3. 物理设计,生成内模式。

实体 是ER模型的基本对象,是现实世界中独立存在的事物, 实体类型 是一个具有相同属性的实体的集合。在数据库特定时间某个类型的所有实体集合称为 实体集 。实体具有属性。 复合属性简单(原子)属性 构成; 多值属性 为同时存在多个值的属性; 派生属性存储属性 计算得到; 复杂属性 为复合属性和多值属性的嵌套。

弱实体类型 不具有键属性,必须通过联系依赖于具有键属性的 强实体类型

联系 为ER模型中实体属性间的参照关系。实体间的 联系类型 在这些类型的实体间定义了一个关联的集合,称为 联系集 ,由 联系实例 构成。联系类型的 是指参与联系的实体类型个数。度为2的联系类型称为 二元联系

二元联系的 基数比 指定了一个实体能够参与的联系实例的最大个数。

参与约束 指定一个实体的存在是否通过联系依赖于其他实体。 最小基数约束 指定了每个实体参与联系的最小个数。如果某个实体类型中的每个实体都参与到某个联系类型中,则称 完全参与 ,或 存在依赖 。相对的是 部分参与

增强的ER模型EER模型 )是加入了语义数据模型特性的改进的ER模型。这些语义数据模型包括人工智能的 知识表示 ,软件工程的 对象建模 等。

对象和对象关系数据库

面向对象的数据库称为 对象数据库 (ODB),其管理系统称为 对象数据管理系统 (Object Data Management Systems, ODMS)。主要概念包括:

  1. 对象标识,由ODMS生成。
  2. 类型构造器。如元组、包、集合、列表。
  3. 封装操作。定义对象结构的同时也应定义其操作。
  4. 类型层次和类型继承。允许使用类型层次来指定对象类型。
  5. 多态和运算符重载
  6. 外延。将某一类型的所有持久对象存储在一个外延里。

带有对象数据库扩展的关系模型称为 对象-关系模型

此后,ODMG(object data management group)提出了一系列的ODMG标准,包括ODMG对象模型、对象定义语言(ODL)、对象查询语言(OQL)、对OOPL的绑定。ODMG对象模型的基本构建块为对象和文字,两者都可以有一个复杂的结构其区别在于对象具有标识。

数据库性能

查询处理与优化算法

以下给出一个典型的高级查询处理的过程:

  1. 扫描器 识别语言标记如SQL关键字、属性名、关系名
  2. 有效性检查 根据被检索的数据库模式,验证有效性
  3. SQL语句转换为关系代数,生成 查询树查询图
  4. DBMS通过 查询优化 过程确定一个 执行策略
  5. 代码生成器 根据上述策略生成代码
  6. 运行时数据库处理器 编译运行或解释运行查询代码生成查询结果

外排序算法 将处理类似ORDER BY语句,适用于存储在磁盘的大文件。一般采用归并排序:先对每个小文件进行排序,然后进行归并。 归并度 定义为每次归并的文件个数。复杂度为 $2b+2b\log_{d_M}n_R$,其中因子 $2$ 为读和写,$b$ 为块数,$n_R$ 为总块数。

选择算法 包括 S1线性搜索 (蛮力查找)、 S2二分查找 (要求比较运算)、 S3a利用索引S3b利用散列键 (只支持候选键)、 S4主索引检索多条记录S5聚簇索引检索多条记录S6辅助索引(B+树)处理相等判断 等。

二路连接 指对两个文件的连接,如果涉及多个文件则称为 多路连接 。算法包括 J1嵌套循环连接 (蛮力)、 J2单循环连接 (要求索引)、 J3排序-归并连接J4分区-散列连接 等。

集合运算 可以采用散列法。

利用关系代数运算,可以将代价较高的 初始查询树 转换为代价较低的 最终查询树

事务与并发

根据并发使用的用户数量,DBMS分为 单用户 系统和 多用户 系统。数据库中的并发控制大多是基于 交替并发 理论发展而来。

事务的边界 可以由 开始事务结束事务 来显式定义。根据其行为将事务可以分为 只读事务读写事务 。事务将数据库看做 命名数据项 的集合,数据项大小成为 粒度

并发执行可能遇到的问题有:

  1. 更新丢失。写操作被其他事务覆盖了。
  2. 暂时更新。可能错误的暂时写在恢复前已经被其他事务读取。
  3. 错误求和。执行聚集函数时另一个事务更改了某些项。
  4. 不可重复读。即两次读取得到的值不一致。

可恢复调度 :如果调度S中的事务T读取某个数据X,知道所有写X的事务T’都已提交,T才提交,则调度是 可恢复的 。如果每个事务只读取已提交事务的数据项,则该调度是 无级联的(避免级联回滚的) 。如果最后一个写X的事务提交之前,其他事务都不能读写该项,则称 严格调度

严格调度中,撤销事务的写操作很简单,只需要恢复X的 前映像

串行的调度 :对于调度S中的每个事务T,如果T的所有操作在调度中都是连续执行的,则调度是串行的。

并发控制中,需要对数据项加锁,包括 二进制锁 (两种状态)、 读写(共享/排他)锁 。在事务执行过程中,可以通过 锁变换 进行 锁升级锁降级

两阶段加锁协议 (two-phase locking protocol)包括两个阶段: 扩展 阶段只允许加锁,不能释放任何锁; 收缩 阶段则只能释放锁。可以证明,该协议可以保证调度是可串行的。

上述为 基本的2PL保守2PL 要求预先声明要锁定的数据项,如果某一项不能锁定则该事务不能锁定任何项,这一协议是免死锁的; 严格2PL 要求在提交或撤销前不是放任何排他锁,这一协议不是免死锁的,但可以保证严格调度; 精确2PL 则更具限制性,在提交或撤销前,不释放任何锁。

并发通常会引起 死锁饥饿 。应采取死锁预防和检测方法、FIFS策略等。

数据项的粒度 太大则并发度低;太小则伴随更多的锁和更多的锁操作。引入 多粒度加锁协议(MGL) 允许不同的事务采用不同粒度的锁。

索引加锁 可以解决 幻想问题 :在更新操作同时进行的查询结果是不确定的。类似的还有 谓词加锁 等等。
